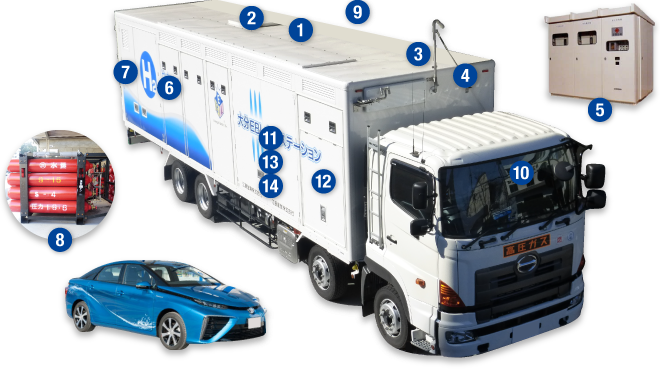

設備概要
-
1. 冷却水装置
圧縮機の熱を
冷水で取り除きます。 -
2. エアコンプレッサー
制御装置内自動弁の
駆動源です。 -
3. プレクーラー
水素ガス圧縮･充填時の熱を−40℃の冷熱で冷却します。
-
4. 動力･統合制御盤
電力と機器の
制御を行います。 -
5. 受電設備
設備に電力を供給します。
-
6. ブースターユニット
動力源圧縮機の油圧動力源です。
-
7. ブースターユニット
（圧縮機）水素ガスの圧力を
82MPaまで圧縮します。 -
8. 水素カードル
10㎥の容器に水素ガスを19.6MPaで充填して20本組にしています。
-
9. 水素ガス検知器
水素ガスの漏れを常時監視しています。設備内に10個設置。
-
10. ガス漏れ検知警報盤
水素ガス検知器からの警報を受信して24時間遠隔監視装置で通信しています。
-
11. 制御ユニット
蓄圧・充填動作を自動弁で制御します。
-
12. ディスペンサー
燃料電池車に水素ガスを
3分で充填します。 -
13. 中圧蓄圧器
300L（40MPa）
-
14. 高圧蓄圧器
300L（82MPa）
